Al proteger una puerta o ventana, comience por la propia abertura, no con una lista genérica de sensores. Registre cómo se mueve la abertura, de qué están hechos el marco y la hoja, dónde se unen ambas superficies al cerrarse y qué debe hacer el sistema de alarma cuando la abertura cambia de estado. Estas cuatro observaciones suelen brindar más información que la etiqueta del producto por sí sola.
Un sensor de puerta detecta si una abertura protegida está abierta o cerrada. No indica si el pestillo de la cerradura está activado. Para un instalador, el resultado útil es un evento repetible: el sensor cambia de estado a medida que la puerta o ventana se mueve, el concentrador emparejado recibe ese evento y la zona configurada aplica el comportamiento requerido para esa área. Esta guía describe ese proceso desde la selección hasta la prueba de la posición final.
¿Qué detecta realmente un sensor de puerta?

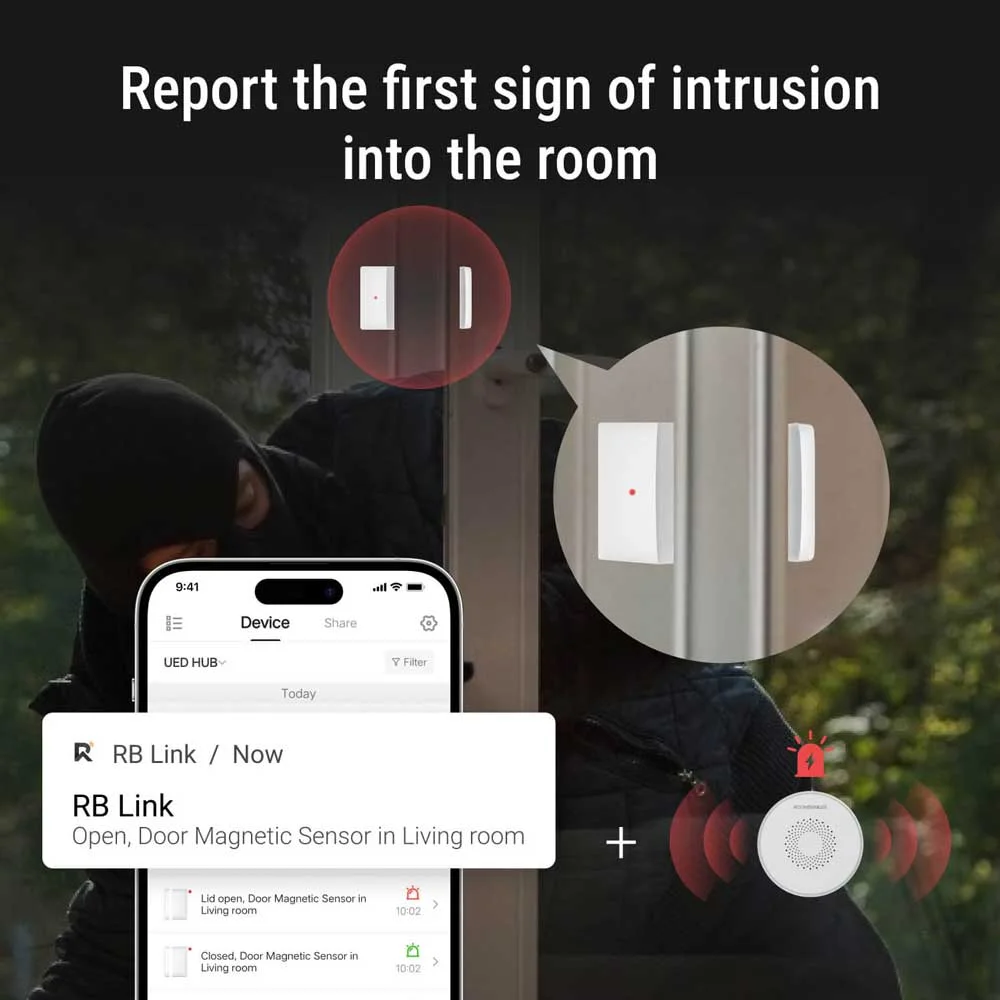

Un contacto magnético típico consta de un cuerpo principal más grande y un imán más pequeño. Cuando la puerta o ventana está cerrada, ambas partes se encuentran en la posición prevista. Al abrir la hoja protegida, esta posición cambia y el contacto registra que se ha abierto. Al cerrarla, registra que vuelve al estado de cerrado.
Piensa en la ruta del evento de la siguiente manera:
Movimiento de apertura → estado de contacto → zona del hub → comportamiento de monitorización o aplicación local configurado
El contacto informa del estado de apertura; la zona y el resto del sistema de alarma determinan los pasos a seguir. Esta distinción es importante cuando un proyecto requiere una alerta de puerta abierta, un retardo de entrada o una ruta de alarma local. Asigne un nombre a la zona correspondiente a la apertura real —como «entrada principal» o «puerta trasera del almacén»— para que un evento posterior sea significativo para el equipo de servicio.
Empieza por la apertura, luego elige el dispositivo.
Seleccione un contacto solo después de haber descrito la abertura y la superficie de instalación. El primer registro debe incluir:
- Tipo de apertura: puerta batiente, puerta corredera, ventana abatible u otra abertura protegida;
- Material de la estructura y de las hojas, incluyendo metal cercano que podría afectar el montaje o las condiciones de radio;
- Movimiento y geometría cerrada: qué parte permanece fija, qué parte se mueve y cómo se alinean las dos superficies;
- espacio de montaje disponible y si se puede acceder al dispositivo para trabajos de batería o mantenimiento; y
- el comportamiento de la zona que necesita el proyecto cuando la apertura cambia de estado.
Para una puerta de madera con un marco liso, un contacto de superficie puede ser sencillo. Un marco metálico puede requerir un posicionamiento más preciso y una comprobación final de la señal. Una ventana corredera o una abertura descentrada pueden situar las dos partes en planos diferentes, por lo que el método de montaje debe seguir el movimiento real de cierre en lugar de una vista frontal idealizada.
Utilice las observaciones para tomar la primera decisión de selección:
| Lo que ves en el sitio | Dirección de selección | Por qué importa | Verificar después de la selección |
|---|---|---|---|
| Apertura estable con bisagras | Comience con un contacto de montaje superficial que siga la trayectoria desde el marco fijo hasta la hoja móvil. | Las dos partes pueden mantenerse alineadas mediante un movimiento predecible. | Abrir y cerrar completamente en la posición final y confirmar el cambio de estado. |
| Apertura corredera o descentrada | Elija una forma y un método de montaje que se ajusten a los dos planos de cierre reales. | Los desplazamientos laterales o las diferentes alturas pueden invalidar una disposición frontal. | Pruebe el deslizamiento o desplazamiento completo, incluida la posición final cerrada. |
| Madera/uPVC en un lugar interior controlado. | Una actualización de superficie o inalámbrica puede mantener la instalación simple cuando el modelo aprobado se ajusta. | El marco suele ofrecer un montaje y acceso para el mantenimiento que resultan prácticos. | Confirme la alineación, la estabilidad de la carcasa y el evento de zona después del montaje. |
| Cerca de metal o un marco de metal | Mantén la elección vinculada al modelo aprobado y planifica una verificación final de la señal. | El metal y la estructura circundante pueden debilitar o desestabilizar significativamente el enlace inalámbrico con el Hub; un estado correcto del imán/rejilla no demuestra por sí solo que el enlace sea fiable. | Con la puerta cerrada y abierta en la posición final, repita la prueba del evento y verifique la señal desde esa posición. |
| Condición expuesta/al aire libre | Utilice únicamente un dispositivo y un método aprobados explícitamente para ese entorno. | La idoneidad del entorno es específica de cada modelo y proyecto. | Confirme la ubicación aprobada, el estado físico y la ruta de alarma incluida. |
| La detección de apertura únicamente es suficiente. | Comience con un contacto estándar para puertas/ventanas. | El proyecto necesita un evento de apertura/cierre, no otra función de detección. | Confirme que el comportamiento de la zona coincide con el evento requerido. |
Nota de selección avanzada
Si el proyecto requiere información sobre impactos, inclinación o antienmascaramiento, o si la perforación, una ruta oculta, un acabado de puerta cortafuegos o el acceso de mantenimiento modifican la elección de instalación, espere la confirmación del proyecto y del producto. Compare los métodos de superficie, empotrados o cableados únicamente dentro de las limitaciones del modelo y la apertura aprobados; no asuma que un contacto de apertura básico proporciona una función adicional. Para una instalación exacta Roombanker modelo, continuar con el Página del producto Sensor magnético de puerta después de registrar esas condiciones.
La decisión práctica es sencilla: utilice un contacto de apertura estándar cuando la geometría sea estable y la detección de apertura/cierre sea todo lo que el proyecto requiera. Elija otra forma o método de montaje cuando la abertura se mueva en otro plano o superficie y las normas de acceso lo exijan. Vuelva a la confirmación del diseño del proyecto cuando se requiera una función de detección adicional.
Coloca el cuerpo principal y el imán en los lados correctos.

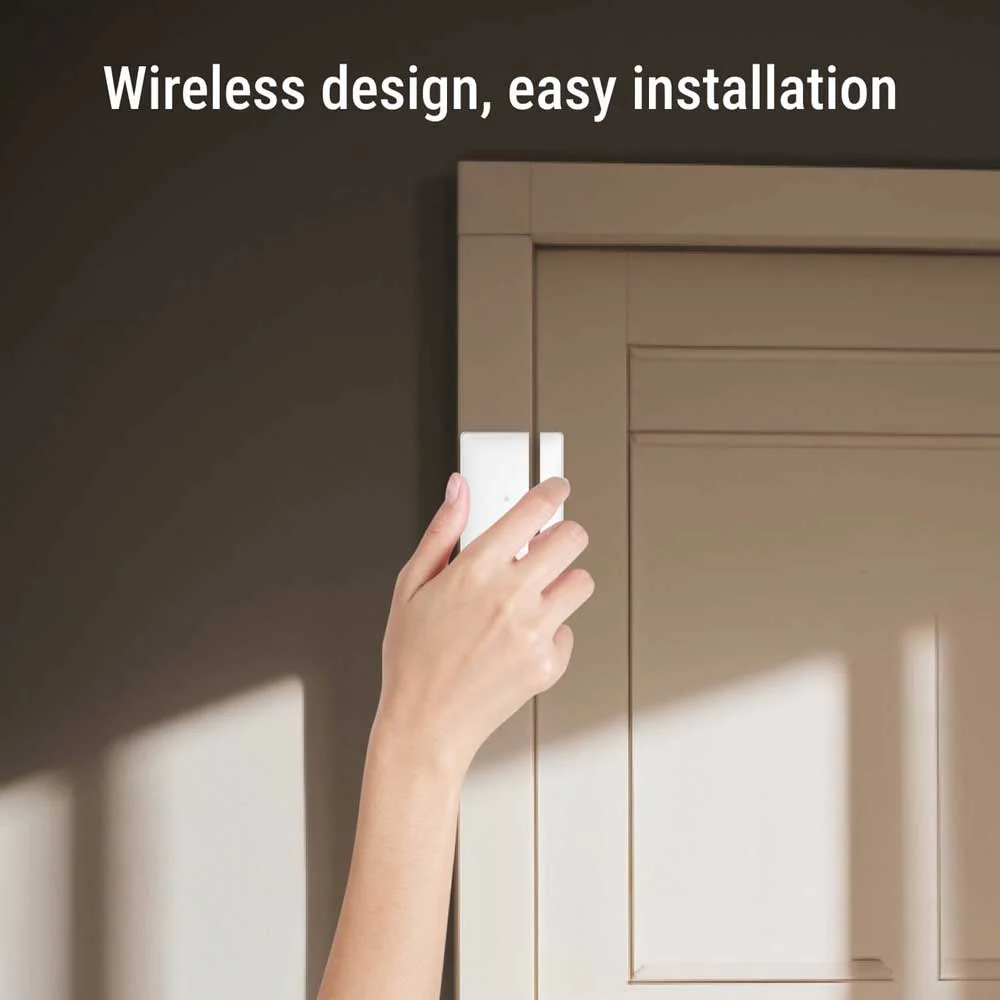

Para el Roombanker Por ejemplo, en el modelo RBSS-MC1, monte el cuerpo principal, de mayor tamaño, en el marco fijo de la puerta o ventana, y el imán, de menor tamaño, en la hoja móvil. Colóquelos cerca de la abertura o del lado de la manija, lejos de la bisagra, y alinéelos según las instrucciones del modelo y el movimiento real. Para otros modelos de contacto, siga sus propias instrucciones de instalación aprobadas.
En esta configuración RBSS-MC1, el marco permanece fijo mientras la hoja se desplaza. No invierta las piezas, no coloque ambas en el mismo lado ni las coloque en el lado de la bisagra solo porque se vea más ordenado. Mantenga la carcasa alejada de golpes, dobleces y contacto habitual con el marco, y deje suficiente acceso para inspección o mantenimiento de la batería. Si utiliza otro modelo, confirme qué pieza es fija, cuál se mueve y qué orientación requieren sus instrucciones.
Imaginemos una tienda con una entrada de marco metálico. El cuerpo principal está fijo al marco y el imán sigue el movimiento de la hoja cerca de la manija. Antes de finalizar la posición, abra la puerta lentamente, ábrala normalmente y ciérrela completamente. Confirme ambas capas por separado: el sensor magnético debe indicar los estados correctos de apertura y cierre, y el concentrador debe mostrar una señal adecuada en la posición final. Si el marco o algún metal cercano provoca una desviación, evalúe el par según el movimiento real y las instrucciones del modelo aprobadas, no según una distancia de activación copiada de otro contacto.
Para ver un ejemplo práctico del producto, consulte la demostración de instalación y la aplicación RBSS-MC1 a continuación. En ella se muestra el contacto de dos partes y el flujo de trabajo de la aplicación; aplique las comprobaciones de selección y posición final de esta guía a la apertura real antes de aceptar la instalación.
Cuando esté listo para instalar ese modelo, siga la guía de inicio rápido RBSS-MC1 para conocer los pasos exactos de funcionamiento.
Empareja el contacto, nombra la zona y configura el área.
Una vez que la ubicación física sea viable, vincule el contacto con el Hub del proyecto y asígnelo a una zona reconocible. El nombre de la zona debe indicar a la siguiente persona qué abertura está involucrada sin necesidad de consultar un plano. A continuación, configure el comportamiento requerido para ese escenario: por ejemplo, si la abertura está activa mientras el área está armada, si se necesita un retardo de entrada y qué ruta local, de aplicación o de monitoreo está incluida.
El emparejamiento confirma que el Hub puede registrar el dispositivo. No es la verificación final de la instalación. Un contacto puede emparejarse junto al Hub y aun así requerir una nueva prueba después de trasladarlo a una estructura metálica, una habitación trasera o a otro piso. Considere la ubicación final de instalación como el lugar donde se toma la decisión final del proyecto.
Pruebe el contacto en su posición final.
En la posición final, ejecute las comprobaciones de movimiento y evento que el proyecto realmente incluye:
- Compruebe que la puerta o ventana esté completamente cerrada.
- Ábrelo lentamente y confirma que la zona cambia a abierta.
- Ábrelo a la velocidad normal de usuario y confirma que la ruta del evento es la misma.
- Ciérralo de nuevo y confirma que la zona vuelve a estar cerrada.
- Verifique el resultado de la señal, la identificación de la zona, la indicación de manipulación y la ruta local, de la aplicación o de monitoreo incluida en el proyecto.
Repita la prueba después de cualquier cambio en la superficie de montaje, la orientación o la posición del concentrador. Una pantalla de emparejamiento exitosa es una prueba útil, pero no reemplaza una prueba de movimiento en el lugar donde el contacto funcionará a diario.
Cuando el contacto de la puerta forma parte de un trabajo de puesta en marcha más amplio, utilice el flujo de trabajo de instalación de alarmas inalámbricas para ubicar esta verificación del dispositivo dentro de la secuencia más amplia de Hub, zona, ruta de respuesta y transferencia.
En una pequeña fábrica con una puerta de servicio corredera, la posición cerrada puede parecer correcta, aunque la hoja se desplace lateralmente durante el recorrido. Pruebe el deslizamiento completo, no solo los primeros centímetros, y confirme que el sensor indica el estado previsto en la posición final. Registre el resultado junto con el nombre de la abertura y la disposición final de la instalación.
Solucione el problema según el síntoma que pueda ver.
La puerta está cerrada, pero la zona aún aparece como abierta.
Primero, inspeccione la relación física. Verifique que el cuerpo principal esté sobre el marco fijo, el imán sobre la lámina móvil y que ambas partes permanezcan alineadas cuando la abertura esté completamente cerrada. Busque un soporte adhesivo desplazado, un borde del marco que impida la posición deseada o un movimiento que altere la alineación. Corrija el montaje y repita la prueba de apertura y cierre en la posición final.
La puerta se abre, pero no aparece ningún evento.
Compruebe que la lámina realmente aleja el imán del cuerpo principal y que el contacto está asignado a la zona prevista. Repita la prueba de apertura lenta y confirme que el Hub recibe el evento. Si la señal es débil o inestable en la ubicación de instalación, compruebe primero si el contacto está directamente contra metal o si está bloqueado por una superficie metálica grande. A continuación, evalúe una posición alternativa sin alterar la geometría de apertura correcta, revise la posición del Hub y la trayectoria de propagación, y vuelva al diseño del proyecto si el resultado sigue siendo inadecuado.
Los eventos aparecen solo a veces
Compare el movimiento completo, no solo una instantánea. Inspeccione si hay vibraciones, una superficie de montaje suelta, una trayectoria deslizante o desplazada, y cambios en el entorno cercano. Confirme el estado de contacto en varias aperturas y cierres normales, y luego verifique el comportamiento de la señal y la zona. Modifique una variable física o de configuración a la vez para que la siguiente prueba muestre qué mejoró realmente.
El dispositivo se desconectó después de la instalación.
Comience por la posición final y el estado de la alimentación. Verifique que la carcasa esté bien sujeta, que la batería esté colocada según las especificaciones del modelo y que la ruta del Hub sea la adecuada para la distribución del edificio. Si el proyecto utiliza una instalación o prueba de señal de RB Link, registre el resultado junto con el nombre y la posición de la zona antes de escalar el problema inalámbrico.
La aplicación muestra un evento diferente al de la prueba local.
Confirme que el evento proviene de la zona prevista y que la aplicación muestra el mismo estado del proyecto. A continuación, verifique qué ruta local, de la aplicación o de monitorización se incluyó en el diseño. No dé por sentado que una visualización diferente significa que el contacto está físicamente desalineado; primero, separe el estado del contacto, el evento del Hub, la configuración de la zona y el comportamiento posterior.
Si el síntoma afecta a varios dispositivos, al concentrador o a más de una ruta de respuesta, pase de esta comprobación específica de la puerta a la guía de solución de problemas de la alarma inalámbrica y diagnostique la capa del sistema antes de volver a cambiar el contacto.
¿Qué debe incluir el informe de traspaso?
Utilice esta tarjeta de traspaso para cada apertura:
- Identidad de apertura: Nombre de la puerta/ventana, tipo y material del marco/hoja.
- Montaje final: Posición del cuerpo principal y del imán, orientación y condiciones de acceso.
- Zona: nombre de zona reconocible y comportamiento configurado.
- Movimiento/estado: comprobaciones cerradas, de apertura lenta, de apertura normal y de cierre posterior.
- Señal/manipulación: Resultado de la señal de posición final y resultado de la manipulación trasera.
- Ruta de respuesta: Se ha probado la ruta local, de la aplicación o de monitorización, además de cualquier excepción que deba resolverse.
Elija el siguiente paso técnico.
Si aún necesita seleccionar un dispositivo específico, revise la página del producto Sensor magnético de puerta y compárela con el registro de apertura que creó al inicio. Si la pregunta se refiere a un marco metálico, un concentrador distante o un resultado de radio intermitente, continúe con la guía de estabilidad de la señal de alarma inalámbrica . Para obtener información sobre la incorporación a la aplicación y el contexto del software del proyecto, consulte RB Link.
La secuencia práctica es sencilla: describir la abertura, elegir el dispositivo homologado correspondiente, montar el cuerpo principal en el marco fijo y el imán en la hoja móvil cerca de la abertura, configurar la zona y, a continuación, probar el recorrido completo del evento en la posición final. Esta secuencia proporciona al proyecto un resultado de contacto de puerta que otro instalador puede comprender y verificar.
